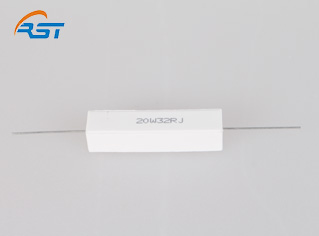

水泥电阻产品描述:

1、体积小,耐震耐湿及良好的散热

2、完全绝缘,使用于电路板上绝缘度佳

3、耐短时间过负荷,低杂音,阻值经年无变化

4、使用氧化膜代替绕线可制作高阻值电阻

5、符合无铅/RoHS要求

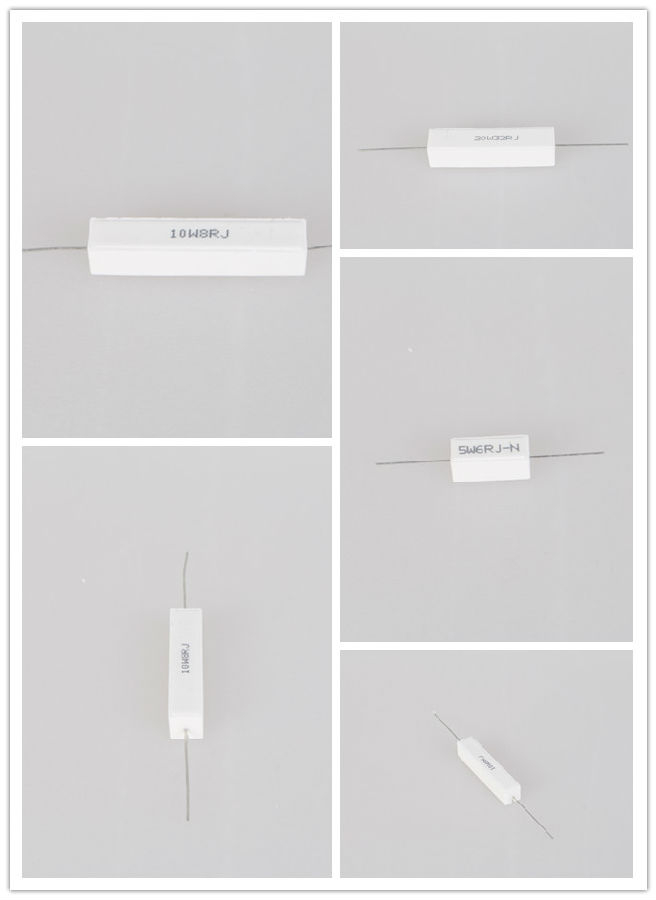

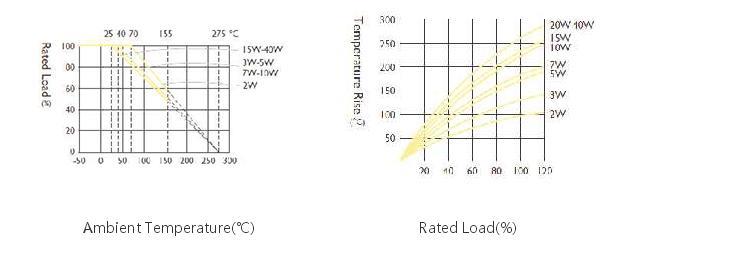

水泥电阻功率曲线 :

水泥电阻电气规格::

项目类别
2W3W5W7W10W15W20W
70℃额定功率 2W3W5W7W10W15W20W
最高工作电压250V350V500V500V1000V1000V1000V
最高负荷电压500V700V1000V1000V1000V1000V1000V
绝缘电压1000V1000V1000V1000V1000V1000V1000V
阻值范围J(±5%)10Ω-1MΩ10Ω-100KΩ10Ω-100KΩ10Ω-100KΩ10Ω-100KΩ10Ω-100KΩ10Ω-100KΩ
K(±10%)1Ω-22MΩ0.2Ω-1MΩ0.2Ω-1MΩ0.2Ω-1MΩ0.2Ω-1MΩ0.2Ω-1MΩ0.2Ω-1MΩ
使用温度范围-55℃ ~ +155℃



水泥电阻主要性能:

项目 标准值测试方法
短时间过负荷±2%2.5倍额定电压/5秒
耐热性±2%焊锡温度:350±10℃,时间:3秒
耐电压无烧毁或绝缘性破坏依照电气规格表施加直流电压持续1分钟
温度系数MOF :±350 PPM/℃
绕线:–80 - +900PPM/℃		实验温度: 室温+100℃
耐湿负荷±5%温度: 40±2℃,相对湿度:90-95%,1倍额定工作电压,时间1000小时(1.5小时开0.5小时关)
负荷寿命±5%温度: 70±2℃,1倍额定工作电压,时间1000小时(1.5小时开0.5小时关)
焊接强度无引线脱落2.5公斤拉力,持续时间10秒
可焊锡性吃锡面积95%以上焊锡温度:235±5℃,时间:2±0.5秒



水泥电阻料号编码:

SQ5WJ103
↓↓↓↓
产品类别功率误差阻值
SQPP型2W2WJ±5%R10.1Ω
SQMM型3W3WK±10%10010Ω
SQHH型5W5W

101100Ω
SQZZ型7W7W

1021.0KΩ


10W10W

10310KΩ


15W15W





20W20W





功率尺寸 (mm)阻值范围 (Ω)
P±1L±1H±1H1±1H2±2W±1W1±1h±0.1绕线 氧化膜
10W304810.57.5181052.50.5 - 600601 - 50K
15W324812.57.52112.562.51.0 - 600601 - 150K
20W4363.513.57.52212.562.51.0 - 1.0K1.1K - 150K
30W5475191030197.531.0 - 2.0K1.1K - 150K
40W6890191030197.531.0 - 2.0K1.1K - 150K
